一、全自动三防漆涂覆机生产线规格资料
有效运动行程 |
X600*Y350*Y120mm |
最大负载 |
X/Y:30kg;Z:8KG |
移动速度 |
X/Y:≤800mm/s;Z:≤200mm/s |
解析精度 |
±0.01mm |
定位方式 |
CCD |
输送线调宽范围 |
50~450mm(自动) |
传送方式 |
传送方式 |
来料感应 |
光纤/光电 |
马达系统 |
马达系统 |
整体结构 |
方钢/铝型材结构 |
出胶方式 |
点胶阀 薄膜阀 小范围喷雾阀 |
大范围喷雾阀 |
针式喷雾阀 |
编辑模式 |
PC |
作业高度 |
900±20mm |
出胶方式 |
3/5/10/15/20L可选 |
底部回流线 |
底部回流线 |
自动清理 |
标配 |
废弃排放口 |
标配 |
外部接口 |
IO |
输入电源 |
AC220V 50-60Hz |
工作环境温度 |
10-40℃ |
工作环境湿度 |
20-90% no condensation |
外型尺寸 |
约W800*L830*H1700mm |

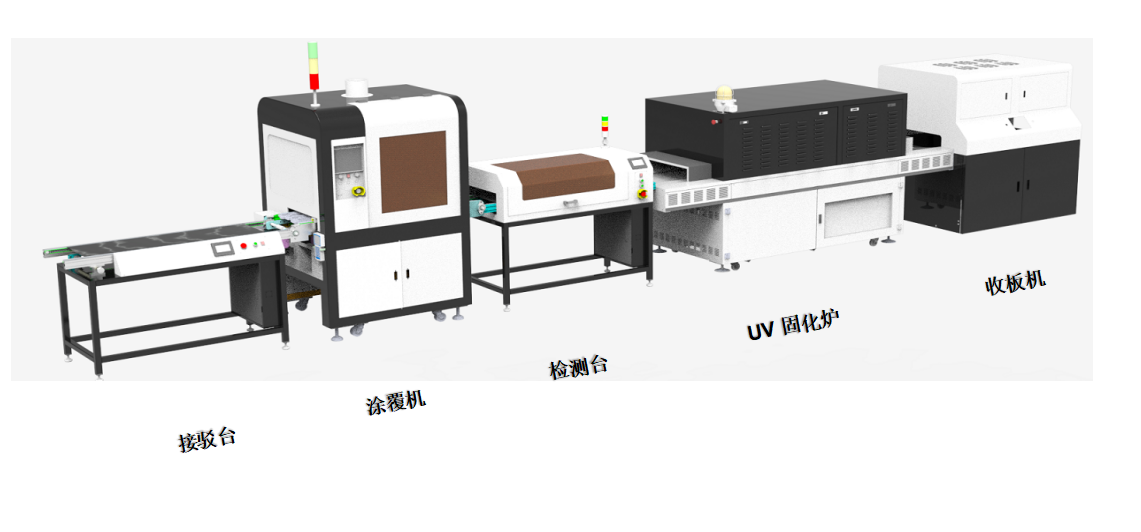

二、设备示意图
三、三防漆涂覆机应用用途
应用用途:涂覆机机主要是应用于公司产品制作工艺中的三防漆,UV胶以及其它溶液精准喷、涂、点滴到每一个公司产品精准部位,可以用以实现划线、圆形或弧型。
涂覆机应用加工制造业:TRO加工制造业、.恒流电源加工制造业、通讯行业、台式机主板、智能化及自动化加工制造业、直流电焊机加工制造业、小汽车电子制造业、智能电表加工制造业、智能设备:电气元器件、集成电路设计、PCB线路板电气元件固定及耐磨损防污防水防潮防护等。
三防漆对线路板而言是一类特殊配方的涂料,用以维护线路板以及相关的装备不受环境的侵蚀。三防漆具备很好的耐高低温特性;其固化后成一层层全透明防护膜,具备良好的绝缘、防潮、防漏电、抗震、防污、耐腐蚀、防老化、耐电晕等特性。三防漆指的三防是:防潮、防污、防化学腐蚀。
应用智能型自动涂覆机来涂三防漆的优点:
一、应用喷漆量(涂覆厚度精度为0.01mm)、喷漆部位及范围(定位精度为0.02mm)设置精准,
二、喷漆后无需加人擦板。一部分插件元件离板边间隔大的,可无需装工装夹具随时喷漆,节约装板人员。
三、无废气释放,确保工作环境的清洁。
