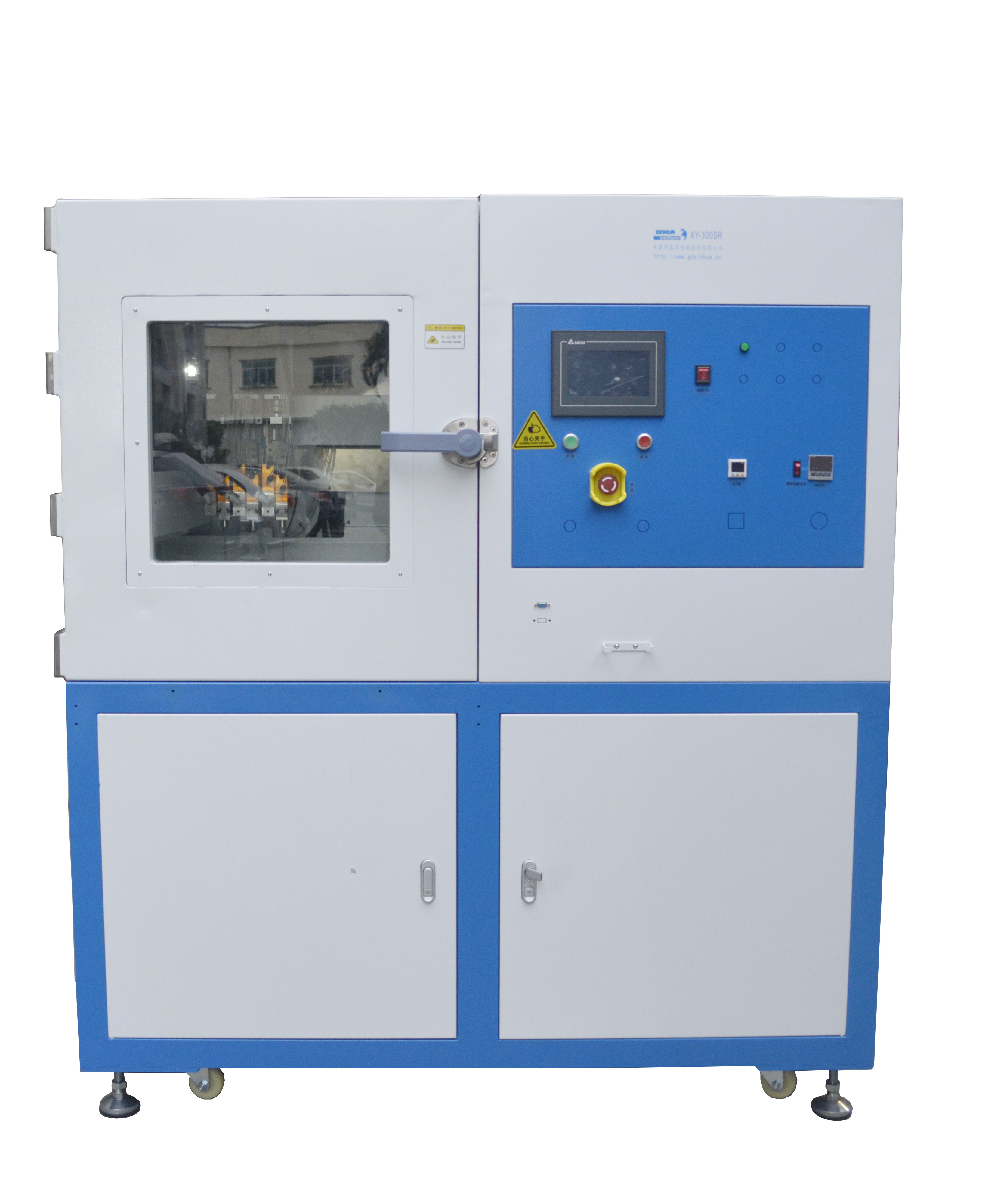

型号 | XY-300SR真空灌胶机 |
设备尺寸 | L1500*W1000*H1800mm / 治具离地820mm(实际尺寸会根据设计,可能会减小) |
电压 | AC380V 功率2500W(未含真空泵) |
气压 | 0.6Mpa |
UPH | 5ML胶杯,约3秒一个。不含抽真空/泄放真空的时间。 |
电机 | 台达 |
真空泵 | 普旭 |
灌胶精度 | 土2%以内 |
三轴机械手定位精度 | 土0.03mm |
真空箱真空度 | 0.2KPa,常压到0.2KPa抽真空时间小于2min |
供料方式 | 客户提供供料,保证胶水内无空气/气泡 |
真空箱容积 | 保证能放225个5ML的胶杯 |
灌胶机特点:
1.真空箱的真空度在2分钟内可达到0.2KPa,并恒定在正负5%范围内(真空泵带自动恒压补偿控制)。
2.柱塞泵保证灌胶的精度在正负2%以内。灌胶量的参数可设置。
3.采用3柱塞同时灌胶,保证每个5ML胶杯的灌胶时间在3秒内(可能会更快,以现场具体而定)。
4.三台柱塞泵可以设置同时开/关,也可以单独单个开/关。
5.三台柱塞泵可以方便拆装,方便清洗。
6.X/Y/Z三轴机械手保证精度定位对每个胶杯的灌胶。
7.采用真空灌胶阀,保证每次的灌胶后不会滴漏,干净断胶,从而保证了灌胶的精度。
8.产品冶具5ML胶杯可放225个。其它型号的胶杯数量会相应的减少。
9.真空泄压可按阶梯式设置泄放,保证胶水不回泡。
10.真空箱体采用高强度加厚钢板无缝焊接,保证箱内真空值的稳定。
11.真空泵采用变频软启动、真空补偿恒定控制真空箱的真空度,保证真空箱内真空值的稳定和电机的节能。
12.真空箱内的真空度值可参数设置。
13.柱塞泵方便拆解,方便清洗。
14.真空监测报警,当真空箱因异常引起真空度值变化时,设备自动停止工作并发出声光报警。
15.当真空箱的真空值在5分钟内(正常约2分钟)无法达到0.2KPa时,设备自动发出声/光报警,设备不会启动。
16.供胶异常报警:设备自动检测柱塞泵入口的压力,当压力异常时,设备会自动报警。
17.柱塞泵堵塞报警:当柱塞泵因意外有堵塞时,设备自动声/光报警。
18.原料胶水的供应,由客户负责把一定压力的胶水通过管道进入真空箱内。客户须保证原料胶水内不能有空气/气泡,保证胶水的密度均匀一致,才能保证灌胶的精度在正负2%内。
