1、简单方便的编程方式,可以直接输入焊点坐标,实现在线/离线编程,可以示教再现焊点位置坐标。示教编程操作方便,简单操作示教盒,即可引导运动末端(烙铁头)到达3D空间任意焊点位置,对操作人员没有特别技术和专业要求,实现编辑操作的人性化;
2、灵活多样的焊锡方式,同时支持点焊和拖焊(拉焊),全部工艺参数可由客户自行设置,以适应各种高难度焊锡作业和微焊锡工艺,全部焊锡参数可以伴随焊点坐标程序读取和保存,实现焊锡作业的柔性化;
3、可以根据不同的焊盘和元器件任意设置送锡次数、预热时间和焊锡时间,实现一板多种焊点的复杂焊接工艺,实现焊锡作业的多样化;
4、可以通过外部I/O接口,实现焊锡机器人对外围设备的实时控制。智能化的控制系统,执行错误报警、高速运动防震等功能。智能化的主控程序,实现焊锡过程的自动化和智能化;
5、适用于各式焊锡产业,一般常见如:智能电表上的PCB板、电子连接器,LED灯串、视频音频线插头、耳机线、电脑数据线、节能灯灯头、小型线路板及小型电子元器件在线束中间的焊接和对接等。

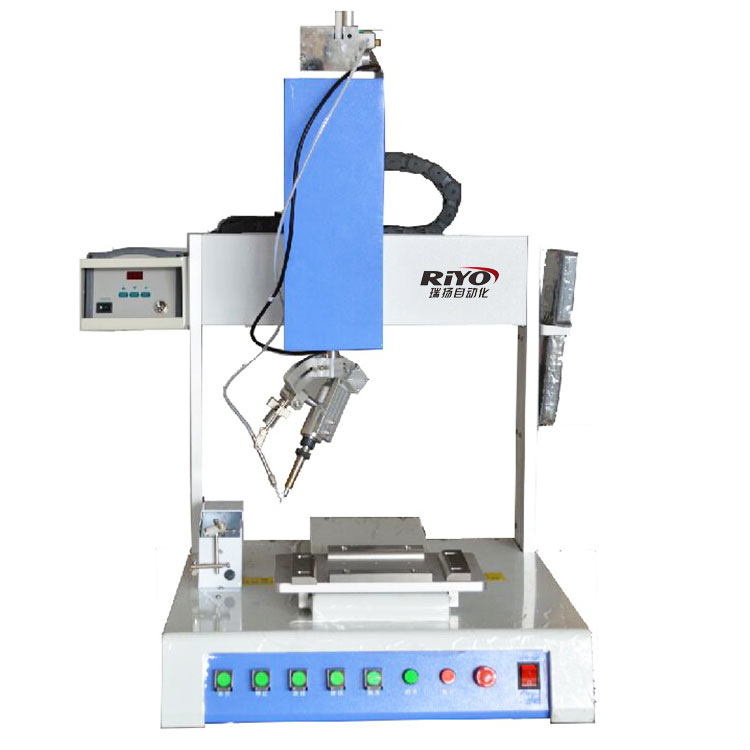

型号 |
XY -AS5040 |
加工范围X/Y/Z(mm) |
300/300/100,U轴为旋转轴,可根据客户产品需要定制旋转角度。 |
最大负载 |
Y轴:10kg Z轴:4kg |
XY/Z轴移动速度(mm/sec) |
X/Y:500 Z:300 |
XYZ轴重复精度 |
±0.03mm |
显示方式 |
示教盒 |
马达系统 |
步进电机 |
操作模式 |
点到点/连续线段 |
传动方式 |
X/Y轴:步进电机+直线导轨 |
编辑模式 |
示教盒 |
外部控制接口 |
RS232 |
输入电源 |
AC220V(内部开关转换) |
工作环境温度 |
5-40℃ |
工作环境湿度 |
20-90% |
设备尺寸 |
W485*L515*H750mm |
本体重量(kg) |
55 |
