焊锡机系列
  • XY-AS5040五轴自动焊锡机

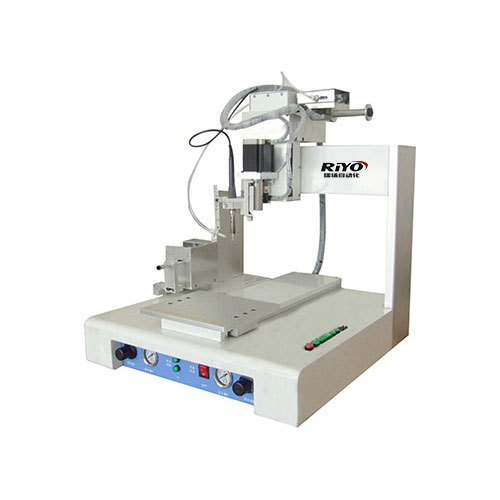

XY-AS5040五轴自动焊锡机

市 场 价: 0

优 惠 价: 0

库     存: 0

商品介绍

售罄



1、简单方便的编程方式,可以直接输入焊点坐标,实现在线/离线编程,可以示教再现焊点位置坐标。示教编程操作方便,简单操作示教盒,即可引导运动末端(烙铁头)到达3D空间任意焊点位置,对操作人员没有特别技术和专业要求,实现编辑操作的人性化;
2、灵活多样的焊锡方式,同时支持点焊和拖焊(拉焊),全部工艺参数可由客户自行设置,以适应各种高难度焊锡作业和微焊锡工艺,全部焊锡参数可以伴随焊点坐标程序读取和保存,实现焊锡作业的柔性化;
3、烙铁组件可以任意角度、任意方位调节,控制烙铁组的R轴,可以360度自由旋转。可以根据不同的焊盘和元器件任意设置送锡次数、预热时间和焊锡时间,实现一板多种焊点的复杂焊接工艺,实现焊锡作业的多样化;
4、可以通过外部I/O接口,实现焊锡机器人对外围设备的实时控制。智能化的控制系统,执行错误报警、高速运动防震等功能。智能化的主控程序,实现焊锡过程的自动化和智能化;

5、适用于各式焊锡产业,一般常见如:智能电表上的PCB板、电子连接器,LED灯串、视频音频线插头、耳机线、电脑数据线、节能灯灯头、小型线路板及小型电子元器件在线束中间的焊接和对接等。


型号

XY -AS5040

 加工范围X/Y/Z(mm)

 400/400/120可根据客户要求定制)

 R轴旋转范围

 ±360°

 最大负载

 10kg

 XY/Z轴移动速度(mm/sec)

 500/350

 XYZ轴重复精度

 ±0.02mm

 显示方式

 示教盒

 马达系统

 微步进电机

 操作模式

 点到点/连续线段

 传动方式

 同步带+精密直线导轨

 运动插补功能

 直线圆弧插补

 编辑模式

 示教盒

 外部控制接口

 RS232

 输入电源

 AC220V(内部开关转换)

 工作环境温度

 5-40℃

 工作环境湿度

 20-90%

 外形尺寸

 560*600*650mm

 本体重量(kg)

70
